シビック

リアカメラ配線・取付『MAXWIN MDR-A002B』ルームミラー交換型ドライブレコーダー【CIVIC FL1】

ルームミラー交換型のドラレコでリアカメラが60fpsと滑らかな映像がルームミラーに映る『MAXWIN MDR-A002B』。

まずはリアカメラの配線・取付から。

取付に際し下記のページを参考にしました。
YouTube 超おすすめ!デジタルインナーミラー型ドラレコをDIY取り付けレビュー【シビック タイプR編】 (TYPE-R FL5) AUTOBOX V5PRO
みんカラ – シビック (ハッチバック) ホンダに関するmibu様の整備手帳一覧

バック連動について、今回のカメラの位置は室内のリアガラス一番上に取り付けるため、カメラが下向きに動いても死角が消えるわけでもないし、ガイド線もホンダコネクトの9インチモニターにも表示されるので、バックでのカメラの連動があってもあまり恩恵を得られない。
配線通しの邪魔にもなるので、バック連動線はあらかじめ切断しておく。

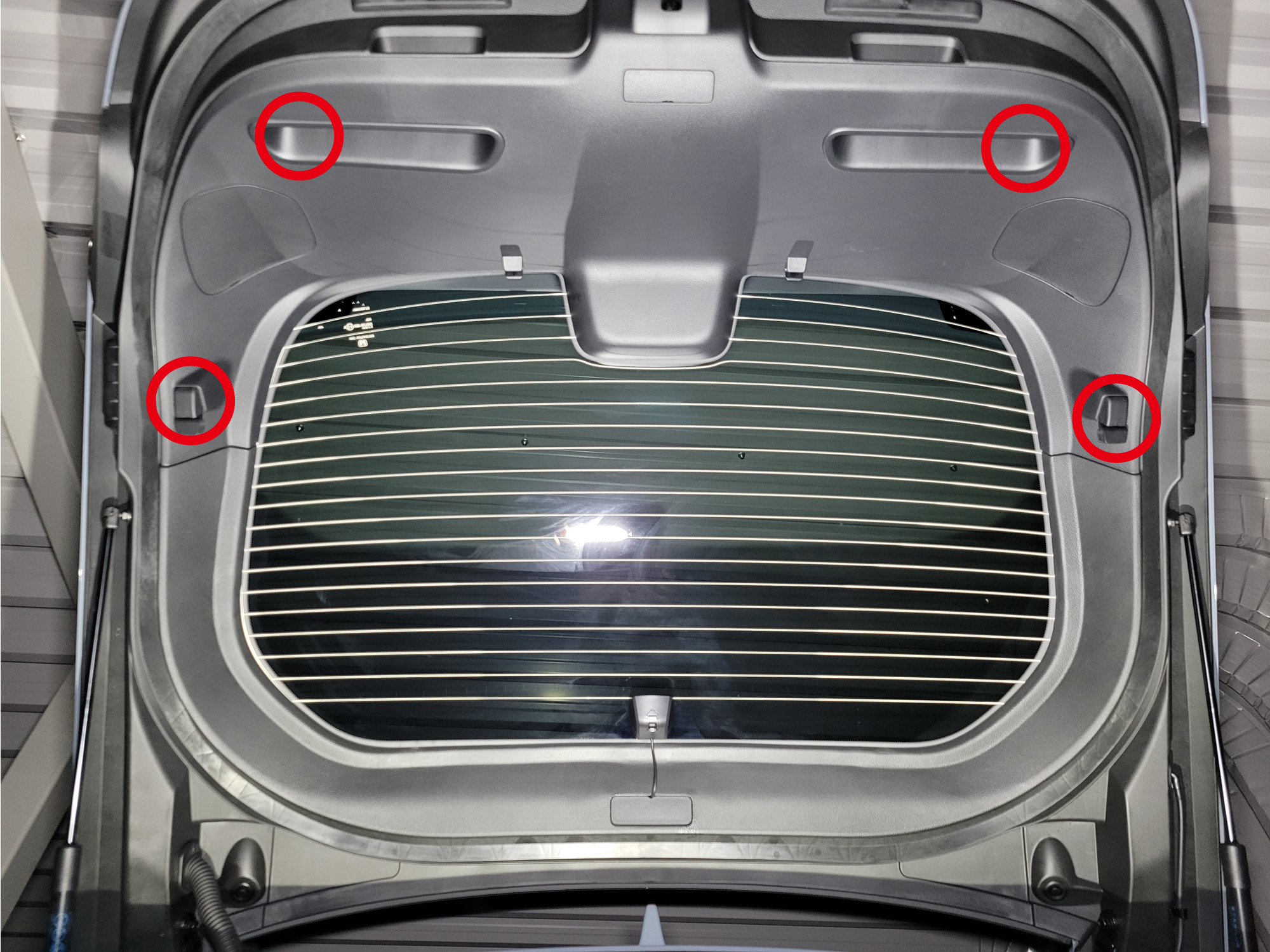

テールゲートの内張りは、ビスを4箇所外す。
(下の写真は諸事情により既に完成したもの)

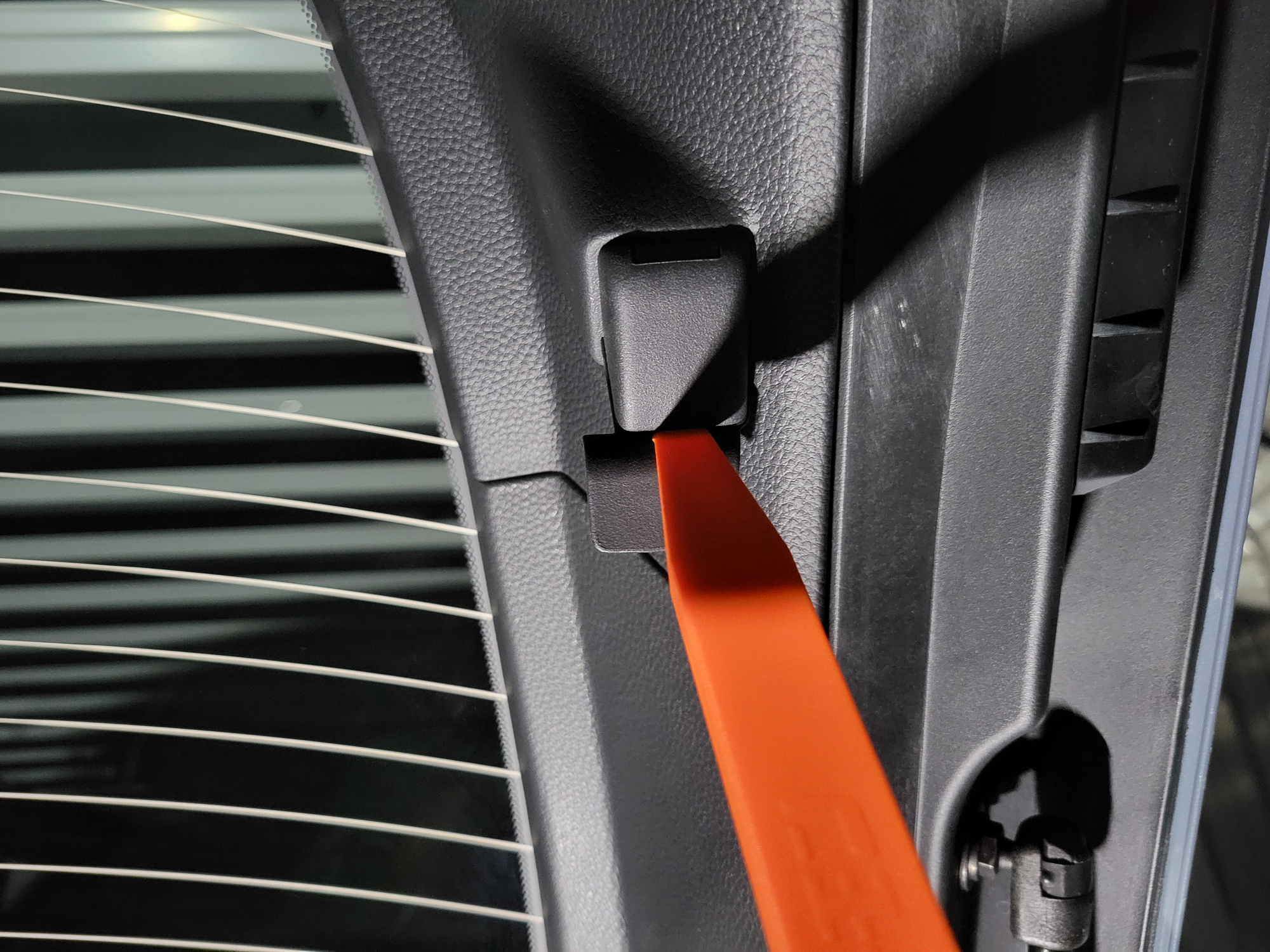

テールゲート内張の内ビス2カ所は
拡張カーゴエリアカバーを取り付けるタブを開いたらビスがある

ビスを外したテールゲート内張りは、指を隙間に入れてゆっくり引っ張れば外せた。

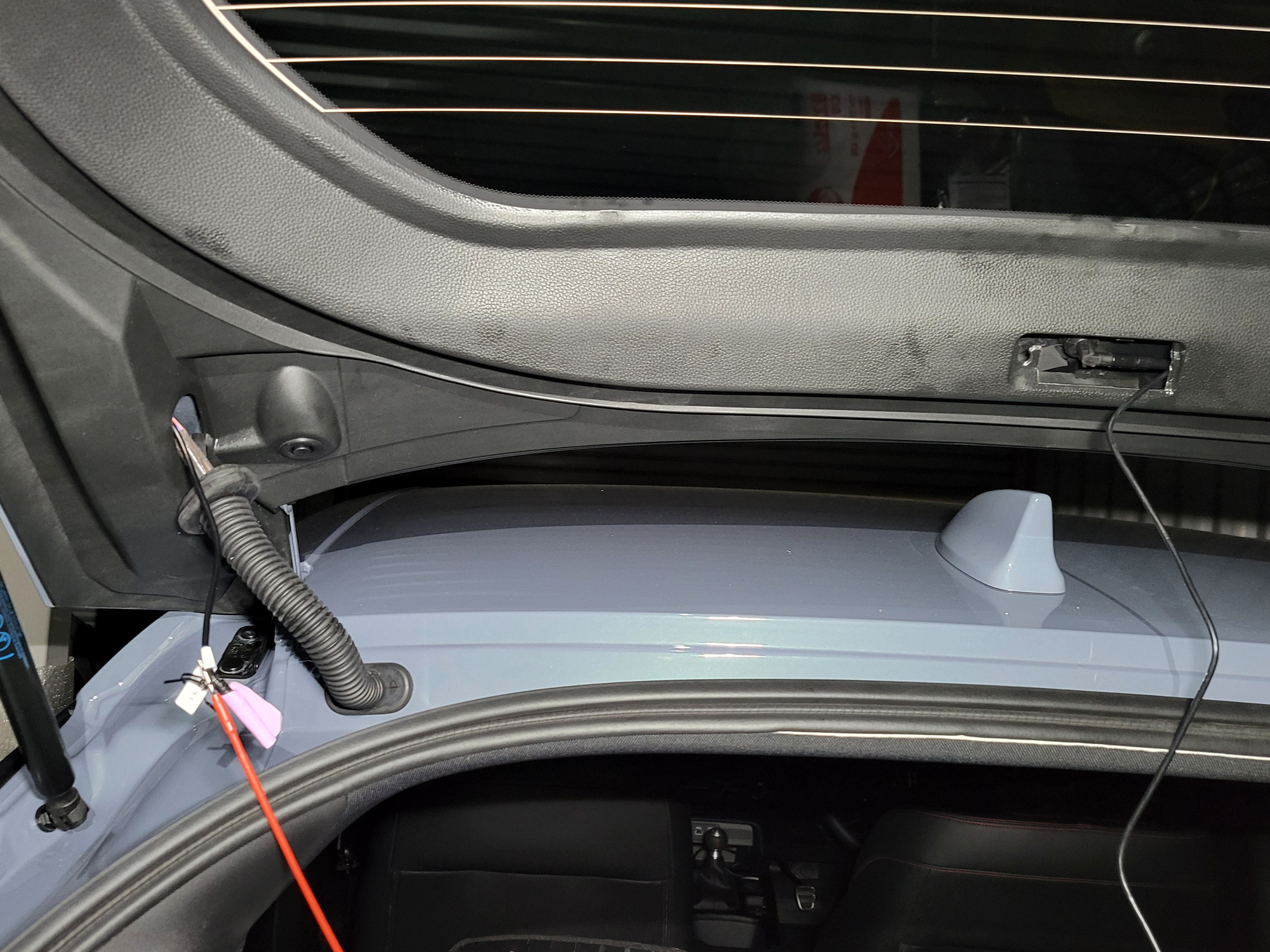

配線は、ウォッシャーノズル側から
シリコンスプレーを使うと簡単に配線通しが通った。

蛇腹は配線を通す前にテールゲートから引っこ抜いておく

配線通しは「(STRAIGHT/ストレート) 配線通し 2m 19-467」を使った。
エーモンの針金タイプより直線に戻ろうとするワイヤー系が良いと思う。

ちなみ、ジャバラからウォッシャー液ノズルまでの最短ルートは、一応試してみたけどやっぱりダメだった。

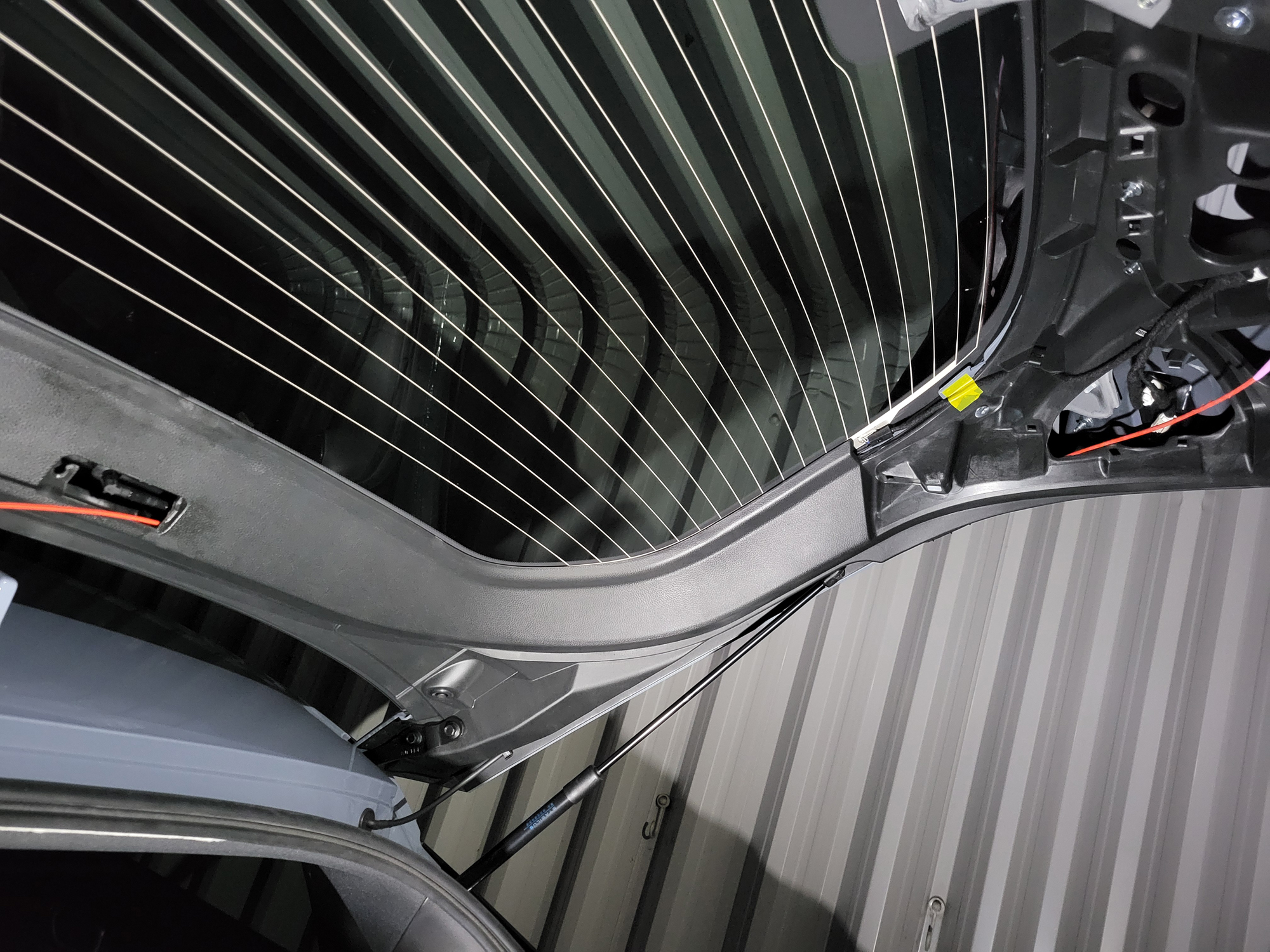

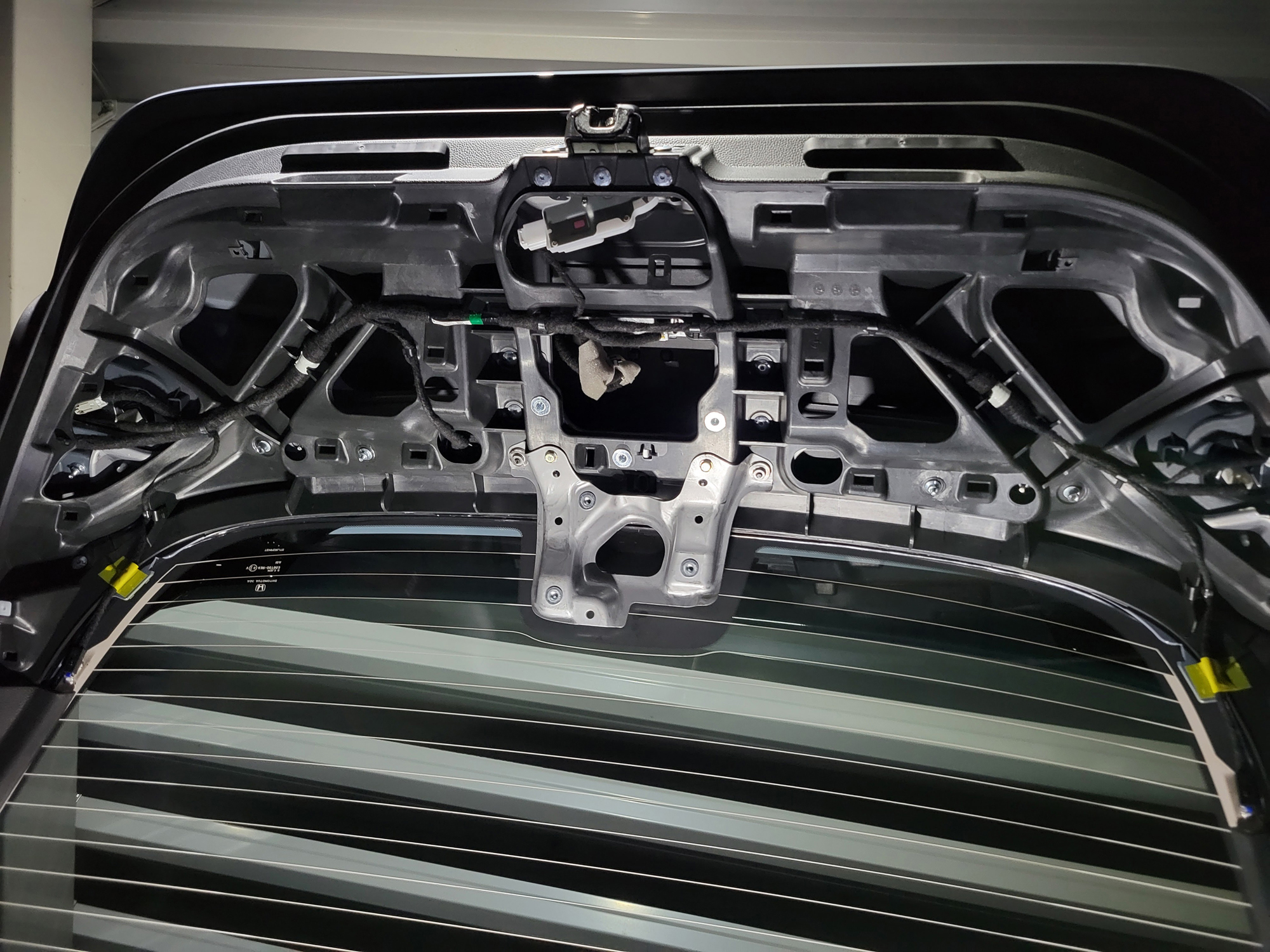

リアカメラの配線が通ったら結束バンドで留める
下の写真では解りづらい

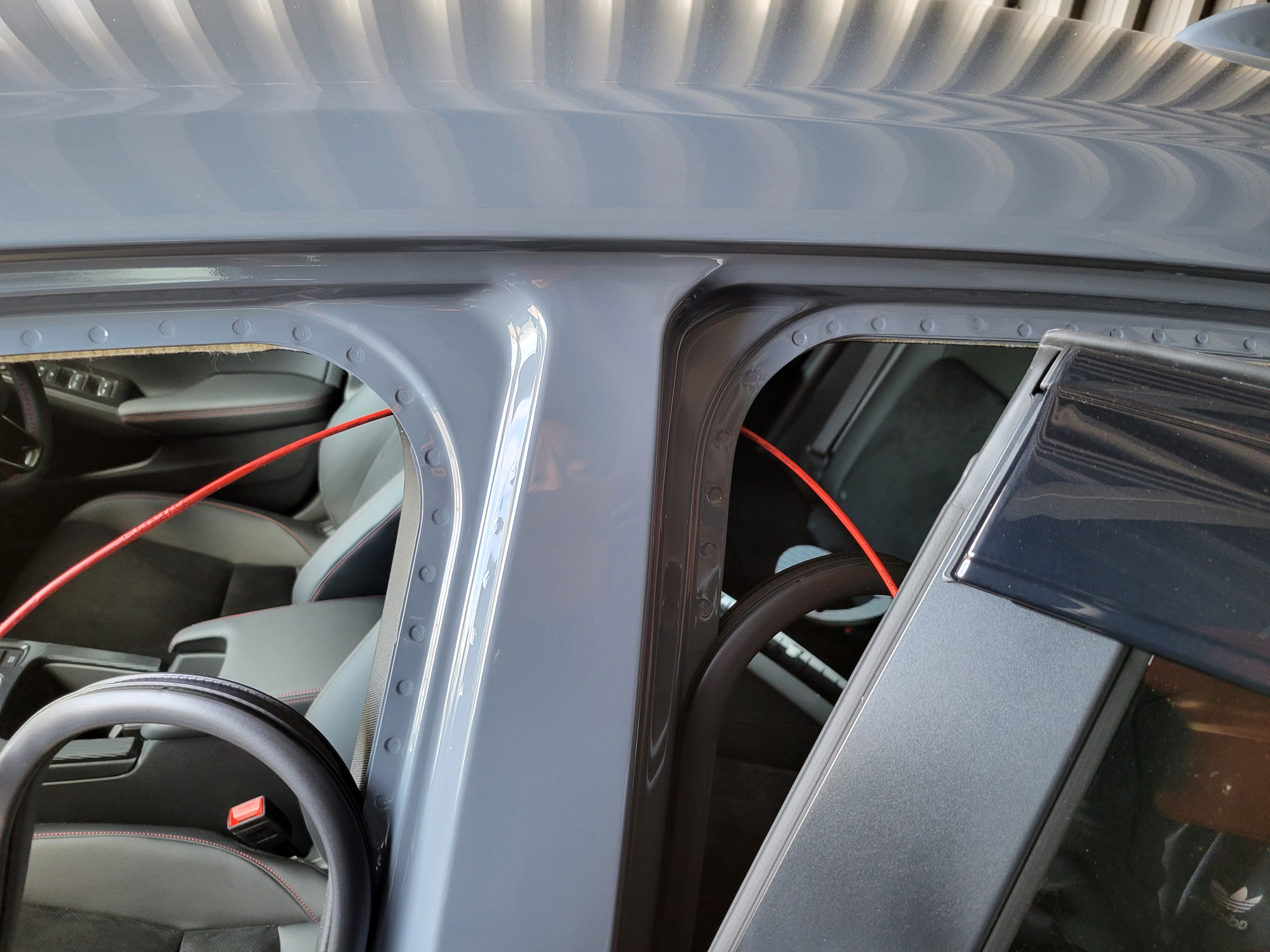

蛇腹からAピラーまではドアの上を通す。
エアバックがあるので、天井奥に配線を押し込む

Cピラー付近は写真撮り忘れ。

とことんCAR TV様のタイプRでは、Cピラー付近の内装を外していましたが、FL1はウェザーストリップを外して、天井の内張りに指が入る程度浮かせるだけで大丈夫だった。

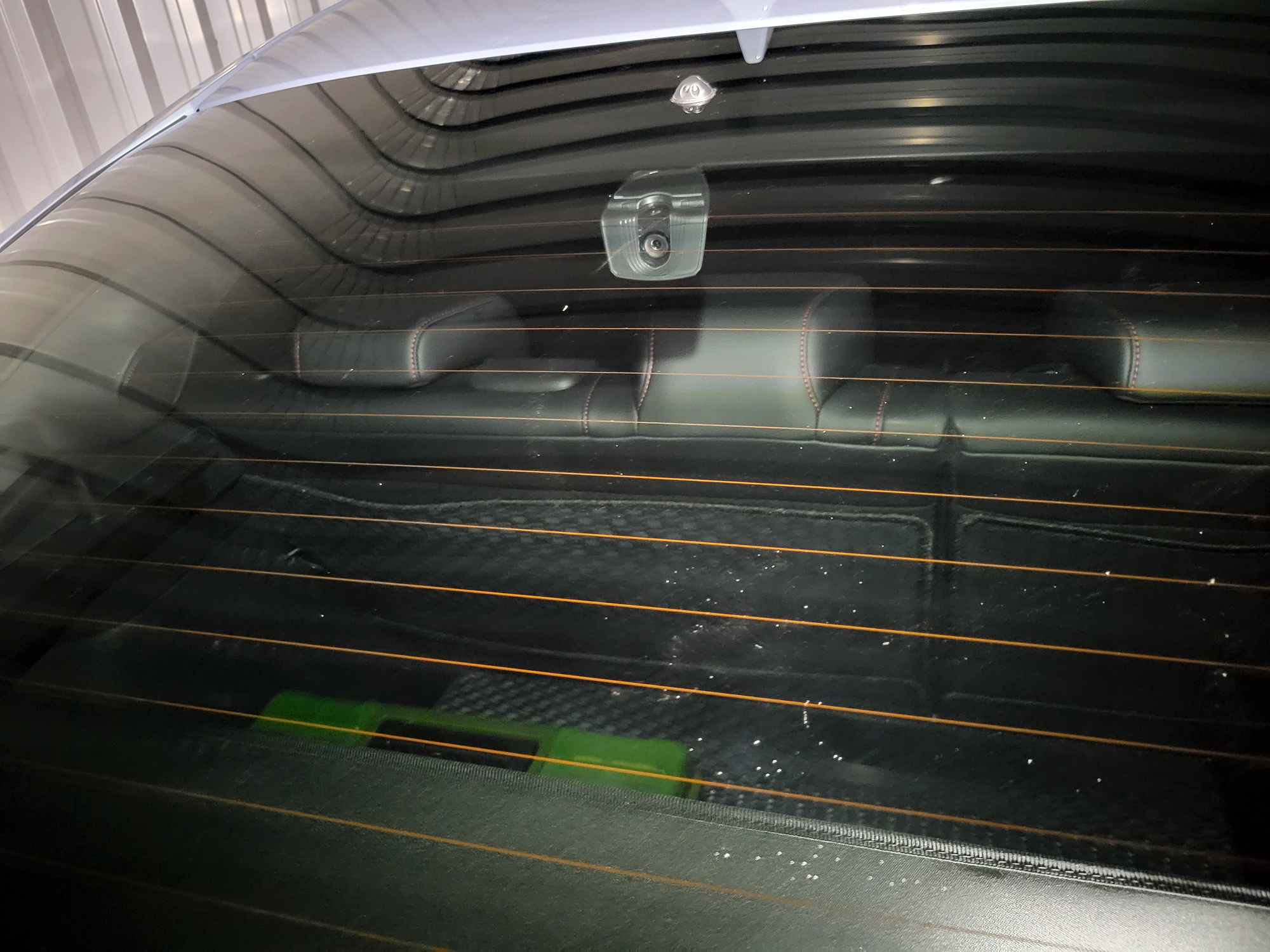

リアカメラを仮付けする。
リアカメラの台座は、リアガラスが寝ていてる用の物に交換する。
リアワイパーは撤去済みなので、リヤデフロスター最上部に取り付けた。
(下の写真は動作確認後に本付けしたもの)

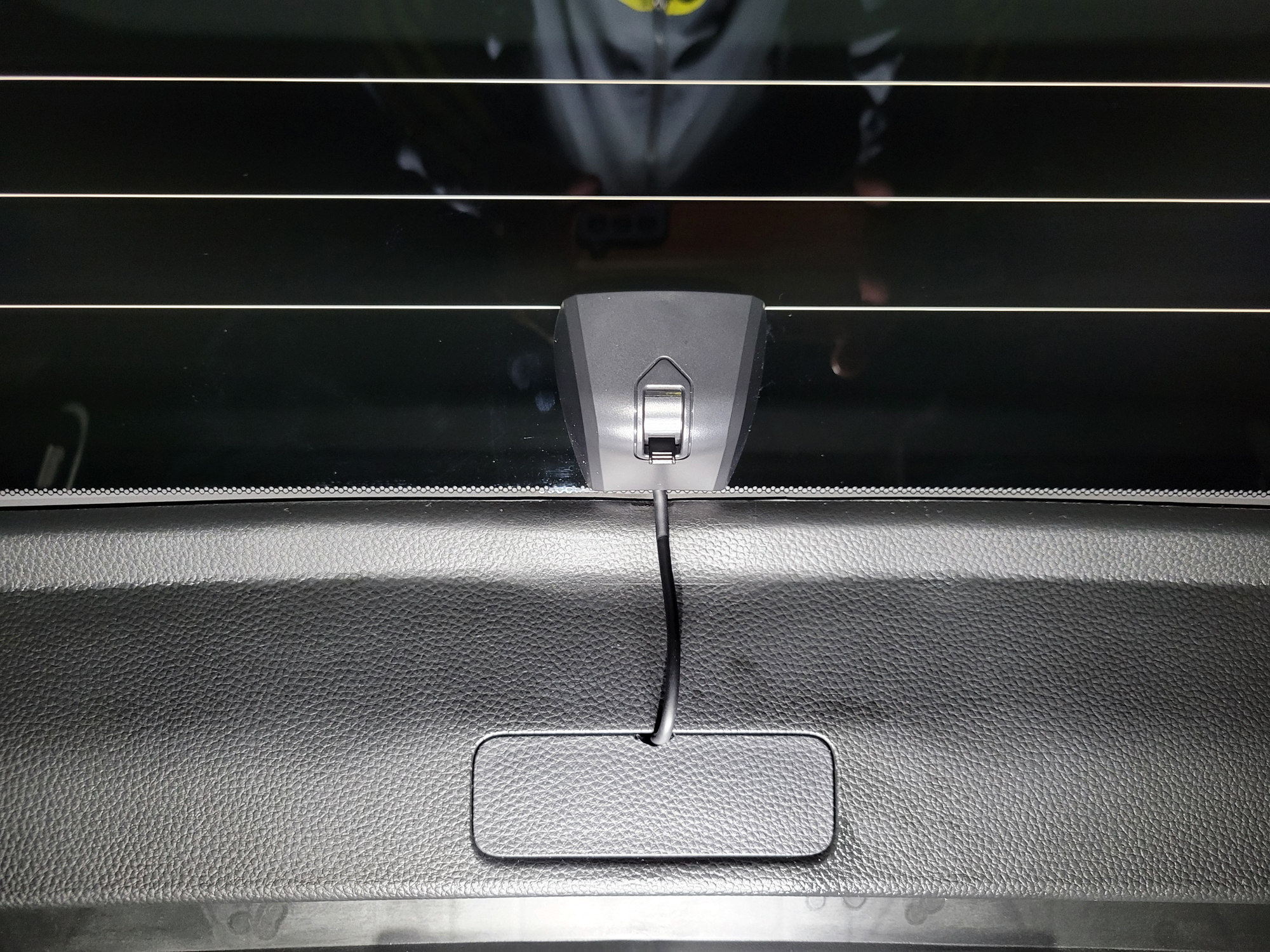

動作確認後は、リアウインドウウォッシャーノズルのメンテ用カバーを配線が出る程度に削ってから付ける

メンテナンス用カバーの真ん中から配線を出すのは止めた方には良いかも。
カバーがとても外しづらくなった。

リアウォッシャーノズルから蛇腹までの最短ルートは、どこか通りそうな感覚があるせいで、挑戦にかなりの時間を費やしてしまった。
あと、(STRAIGHT/ストレート) 配線通し 2m 19-467とシリコンスプレーの組み合わせは配線をとても通しやすかった。

使った工具などアマゾンで購入したもの

・MAXWINドライブレコーダー ミラー型 MDR-A002B
購入価格:68,009円

(STRAIGHT/ストレート) 配線通し 2m 19-467
エーモン(amon) 内張りはがし ポリプロピレン製ソフトタイプ 4935
エーモン(amon) クッションハーネステープ 約19mm×15m 厚さ約0.3mm(結束 保護干渉音対策) 4981
KURE [ 呉工業 ] シリコンスプレ- (420ml) [ For Mechanical Maintenance ] 潤滑・離系剤 [ KURE ] [ 品番 ] 1046
